Hei acolo! În calitate de furnizor de matrițe pentru reflectoare, sunt în joc de ceva timp și știu cât de important este să proiectezi un sistem de rulare eficient pentru o matriță reflector. În această postare pe blog, voi împărtăși câteva sfaturi și trucuri despre cum să faci exact asta.
Înțelegerea elementelor de bază ale unui sistem Runner
În primul rând, să vorbim despre ce este un sistem de rulare. În termeni simpli, un sistem de rulare este o rețea de canale care permite plasticului topit să curgă de la duza mașinii de injecție către cavitățile din matriță. Este ca sistemul circulator al matriței, asigurându-se că plasticul ajunge în fiecare colț și colț al reflectorului.
Există două tipuri principale de sisteme de canal: sisteme de canal rece și sisteme de canal cald. Sistemele de canal rece sunt de tip tradițional, în care plasticul din canal se solidifică împreună cu piesa și este apoi îndepărtat ca deșeuri. Sistemele cu canal cald, pe de altă parte, mențin plasticul din canal topit, eliminând nevoia de îndepărtare a resturilor. Fiecare tip are propriile sale avantaje și dezavantaje, iar alegerea dintre ele depinde de mai mulți factori, cum ar fi designul piesei, volumul de producție și materialul utilizat.
Considerații de proiectare pentru un sistem eficient de rulare
Acum că am acoperit elementele de bază, haideți să ne aprofundăm în considerentele cheie de proiectare pentru un sistem de rulare eficient.
1. Dimensiunea și forma alergătorului
Mărimea și forma rulotei joacă un rol crucial în determinarea fluxului de plastic topit. Un canal prea mic poate provoca scăderi mari de presiune și umplere neuniformă, în timp ce un canal prea mare poate duce la risipă excesivă de material și timpi de ciclu mai lungi. Forma canalului afectează, de asemenea, caracteristicile de curgere, ghidajele circulare oferind în general un flux mai bun decât cele dreptunghiulare sau pătrate.
Când proiectați dimensiunea și forma canalului, este important să luați în considerare vâscozitatea materialului plastic, grosimea peretelui piesei și numărul de cavități din matriță. Pentru materialele cu vâscozitate ridicată, poate fi necesar un diametru mai mare al canalului pentru a asigura un flux adecvat. În mod similar, piesele cu pereți mai groși pot avea nevoie de un canal mai mare pentru a găzdui volumul mai mare de plastic.
2. Proiectare porți
Poarta este punctul în care plasticul topit intră în cavitate. Este o parte critică a sistemului de rulare, deoarece afectează modelul de umplere, calitatea pieselor și ușurința de îndepărtare a pieselor. Există mai multe tipuri de porți disponibile, fiecare cu propriile avantaje și dezavantaje.
Unele tipuri obișnuite de porți includ porți de margine, porți cu știfturi, porți submarine și porți cu canal fierbinte. Porțile de margine sunt cel mai simplu și cel mai des folosit tip, dar pot lăsa un semn vizibil pe piesă. Porțile cu știfturi sunt mici și pot fi amplasate oriunde pe piesă, dar necesită o operațiune secundară pentru a îndepărta vestigiul porții. Porțile submarine sunt ascunse sub suprafața părții, oferind un aspect curat, dar pot fi mai dificil de proiectat și întreținut. Porțile cu canal cald oferă un control precis asupra procesului de umplere și elimină necesitatea demontării porții, dar sunt mai scumpe și necesită mai multă întreținere.
Atunci când alegeți un tip de poartă, este important să luați în considerare designul piesei, proprietățile materialului și cerințele de producție. Mărimea și locația porții trebuie, de asemenea, selectate cu atenție pentru a asigura o umplere uniformă și pentru a minimiza formarea liniilor de sudură și a altor defecte.
3. Echilibrarea sistemului Runner
Echilibrarea sistemului de rulare este esențială pentru a se asigura că fiecare cavitate din matriță este umplută uniform. Umplerea neuniformă poate duce la variații de la o parte la alta, cum ar fi diferențe de greutate, dimensiuni și proprietăți mecanice. Pentru a echilibra sistemul de rulare, lungimea, diametrul și rezistența la curgere a fiecărei ramuri de rulare trebuie calculate și ajustate cu atenție.
O metodă obișnuită de echilibrare a sistemului de rulare este utilizarea unui aspect echilibrat al ghidajului, în care ghidajele sunt proiectate să aibă aceeași lungime și diametru pentru fiecare cavitate. O altă metodă este utilizarea dispozitivelor de echilibrare a fluxului, cum ar fi supape sau restrictoare, pentru a controla fluxul de plastic către fiecare cavitate. Aceste dispozitive pot fi ajustate pentru a compensa diferențele în geometria cavității, viscozitatea materialului și alți factori.
4. Răcirea sistemului Runner
Răcirea adecvată a sistemului de rulare este esențială pentru a asigura o calitate constantă a pieselor și pentru a reduce timpii de ciclu. Într-un sistem de canal rece, canalul trebuie răcit pentru a solidifica plasticul înainte de a putea fi îndepărtat. Într-un sistem cu canal cald, răcirea este utilizată pentru a menține temperatura canalului și pentru a preveni supraîncălzirea plasticului.
Canalele de răcire din sistemul de rulare trebuie proiectate pentru a asigura o răcire uniformă și pentru a preveni punctele fierbinți sau reci. Mărimea, locația și distanța dintre canalele de răcire trebuie calculate cu atenție pe baza dimensiunii canalului, proprietăților materialului și cerințelor de producție. În unele cazuri, pot fi necesare dispozitive de răcire suplimentare, cum ar fi știfturi sau inserții de răcire, pentru a asigura o răcire adecvată a zonelor critice.
Exemple de sisteme eficiente de rulare
Pentru a vă oferi o idee mai bună despre modul în care poate fi proiectat un sistem de rulare eficient, să aruncăm o privire la câteva exemple.

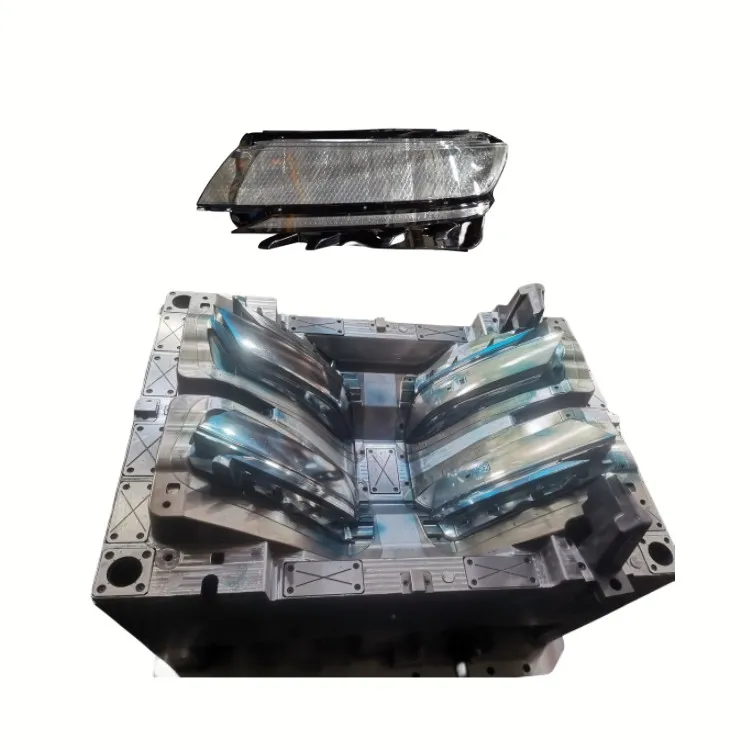

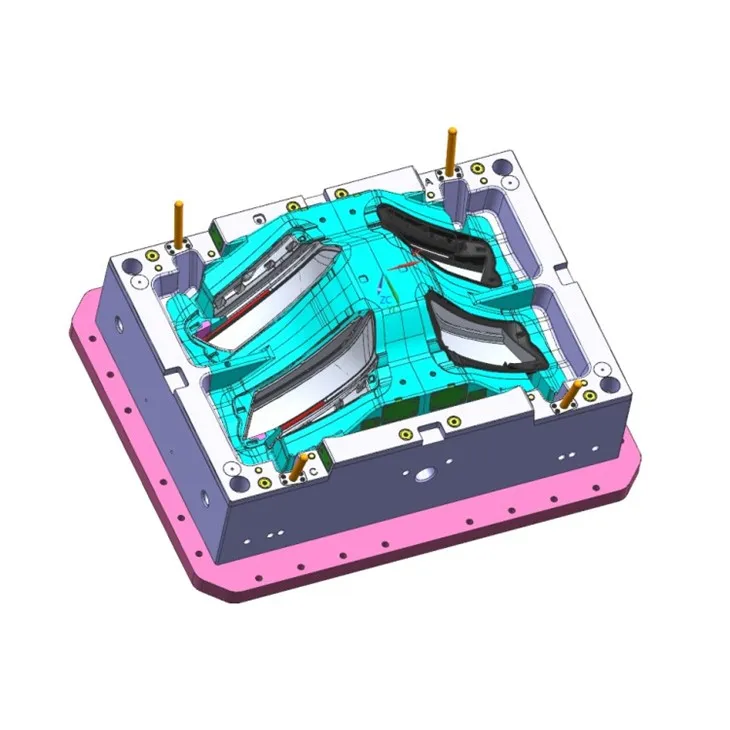

Exemplul 1: Mold pentru faruriMold pentru faruri
Într-o matriță pentru faruri, sistemul de rulare trebuie proiectat pentru a asigura umplerea uniformă a cavității de formă complexă. Un sistem cu canal cald este adesea folosit în această aplicație, deoarece oferă un control precis asupra procesului de umplere și elimină necesitatea demontării porții. Dispunerea canalului este de obicei proiectată pentru a echilibra fluxul către fiecare cavitate, cu porțile situate în puncte strategice pentru a asigura umplerea adecvată și pentru a minimiza formarea liniilor de sudură.
Exemplul 2: Mucegai pentru lumină de ceațăMucegai pentru lumină de ceață
Pentru o matriță pentru faruri de ceață, designul sistemului de rulare poate varia în funcție de dimensiunea piesei, forma și volumul de producție. Un sistem cu canal rece poate fi utilizat pentru producția de volum mic, în timp ce un sistem cu canal cald poate fi mai potrivit pentru producția de volum mare. Designul porții este, de asemenea, important în această aplicație, deoarece afectează aspectul piesei finale. Porțile submarine sunt adesea folosite pentru a oferi un aspect curat, în timp ce porțile de margine pot fi folosite pentru piese cu cerințe cosmetice mai puțin critice.
Exemplul 3: Mold pentru ghidaj de luminăMold Ghid Lumina
Într-o matriță cu ghidaj de lumină, sistemul de rulare trebuie proiectat pentru a asigura o umplere uniformă și pentru a minimiza formarea de bule de aer și alte defecte. Un sistem de canal fierbinte cu un design de poartă cu mai multe puncte este adesea folosit în această aplicație, deoarece oferă un control mai bun asupra procesului de umplere și reduce riscul de captare a aerului. Dispunerea ghidajului este de obicei proiectată pentru a echilibra fluxul către fiecare cavitate, cu porțile situate la marginile ghidajului de lumină pentru a asigura o distribuție adecvată a luminii.
Concluzie
Proiectarea unui sistem de rulare eficient pentru o matriță reflector este un proces complex care necesită o considerare atentă a mai multor factori, cum ar fi designul piesei, proprietățile materialului, volumul de producție și costul. Urmând considerentele de proiectare prezentate în această postare de blog și folosind tipul de sistem de rulare și designul de poartă potrivite, puteți asigura o umplere uniformă, puteți minimiza defectele pieselor și puteți reduce durata ciclului.
Dacă sunteți în căutarea unei matrițe cu reflectoare sau aveți nevoie de ajutor cu proiectarea sistemului de rulare, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți cea mai bună soluție pentru nevoile dumneavoastră specifice. Contactați-ne astăzi pentru a începe conversația și pentru a vă duce producția de matrițe reflectoare la nivelul următor.
Referințe
- Tronul, JL (2019). Manual de turnare prin injecție. Editura Hanser.
- Rosato, DV și Rosato, DV (2011). Manual de turnare prin injecție. Editura academică Kluwer.
- Beaumont, JP (2009). Manual de proiectare pentru alergători și porți. Editura Hanser.
