Hei acolo! În calitate de furnizor de matrițe pentru reflectoare, am văzut direct cât de important este un sistem de răcire eficient pentru matrițele pentru reflectoare. În această postare pe blog, voi împărtăși câteva sfaturi despre cum să proiectați un sistem de răcire de top pentru matrița dumneavoastră reflector.
De ce contează un sistem de răcire bun

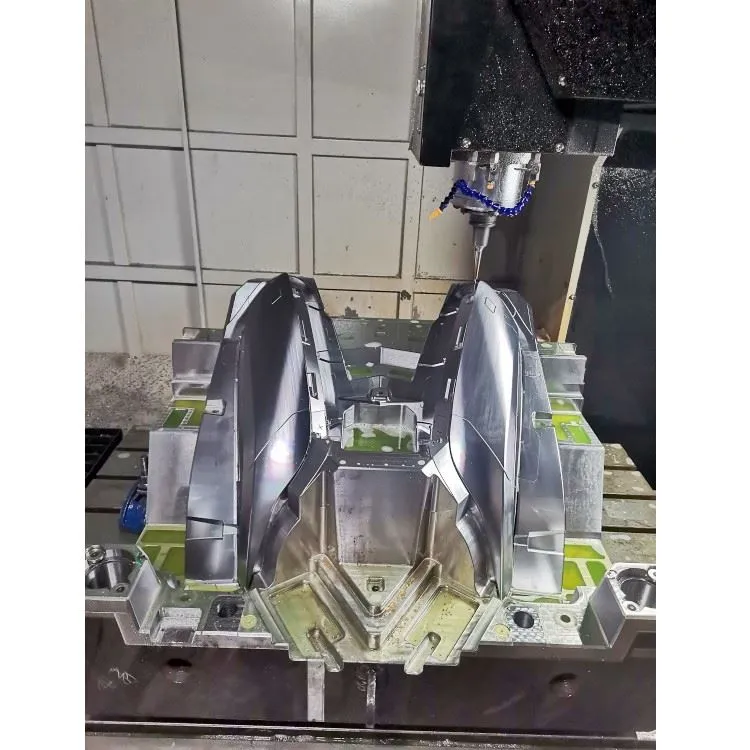

În primul rând, să vorbim despre motivul pentru care avem nevoie chiar de un sistem de răcire eficient. Când lucrăm cu matrițe cu reflectoare, materialul plastic injectat în matriță este la o temperatură ridicată. Dacă se răcește prea încet, poate duce la tot felul de probleme. De exemplu, piesa ar putea avea probleme de deformare, ceea ce este un mare nu - nu atunci când faceți reflectoare pentruMold pentru faruri,Mold pentru faruri, sauMucegai pentru lumina din spate. Un reflector deformat nu va funcționa așa cum ar trebui și asta înseamnă mult timp și materiale pierdute.
Pe de altă parte, dacă răcirea este prea rapidă, poate provoca solicitări interne în partea din plastic. Aceste tensiuni pot face piesa fragilă și mai probabil să se rupă în timpul utilizării. Deci, găsirea echilibrului potrivit este esențială. Un sistem de răcire bine conceput ne poate ajuta să atingem acest echilibru, asigurându-ne că plasticul se răcește uniform și la ritmul potrivit.
Înțelegerea elementelor de bază ale răcirii în matrițe
Înainte de a ne aprofunda în procesul de proiectare, este important să înțelegem cum funcționează de fapt răcirea în matrițe. Există trei moduri principale prin care căldura este transferată într-o matriță: conducție, convecție și radiație.
Conducția este transferul de căldură printr-un material solid. Într-o matriță cu reflectoare, căldura din plasticul fierbinte este condusă prin oțelul matriței către canalele de răcire. Canalele de răcire sunt ca niște mici autostrăzi pentru lichidul de răcire, care ia căldura.
Convecția este transferul de căldură prin mișcarea unui fluid. În cazul nostru, lichidul de răcire care curge prin canalele de răcire este fluidul. Pe măsură ce lichidul de răcire se mișcă, acesta preia căldură de pe pereții matriței și o duce departe.
Radiația este transferul de căldură prin unde electromagnetice. În timp ce radiația joacă un rol în transferul de căldură, este de obicei mai puțin semnificativă în comparație cu conducția și convecția într-un sistem de răcire a matriței.
Proiectarea canalelor de răcire
Acum, să intrăm în esențialitatea proiectării canalelor de răcire. Primul lucru pe care trebuie să-l luăm în considerare este aspectul canalelor. Vrem să ne asigurăm că lichidul de răcire poate ajunge uniform în toate părțile matriței. Un aspect comun este cel al găurilor forate. Aceasta implică găurirea unor găuri drepte în oțelul matriței. Este o modalitate simplă și eficientă din punct de vedere al costurilor de a crea canale de răcire, dar s-ar putea să nu fie cea mai bună pentru matrițe cu reflectoare complexe.
Pentru matrițe mai complexe, am putea folosi un deflector sau un canal de răcire în spirală. Un deflector este o placă plasată în interiorul canalului de răcire pentru a direcționa fluxul de lichid de răcire. Acest lucru vă poate ajuta să vă asigurați că lichidul de răcire ajunge în zone care altfel ar putea fi dificil de răcit. Un canal de răcire în spirală, după cum sugerează și numele, se învârte în spirală în jurul cavității matriței. Acest aspect poate oferi o răcire mai uniformă în comparație cu un aspect cu găuri drepte.
Un alt factor important este diametrul canalelor de răcire. Dacă canalele sunt prea mici, lichidul de răcire ar putea să nu curgă ușor prin ele, ceea ce poate duce la o răcire slabă. Pe de altă parte, dacă canalele sunt prea mari, poate ocupa prea mult spațiu în matriță și s-ar putea să nu ofere o răcire eficientă. O regulă de bază este să folosiți un diametru al canalului care să fie între 8 și 12 milimetri, în funcție de dimensiunea și complexitatea matriței.
Selectarea lichidului de răcire potrivit
Lichidul de răcire pe care îl alegem joacă, de asemenea, un rol important în eficacitatea sistemului de răcire. Apa este cel mai des folosit lichid de răcire, deoarece este ușor disponibil, ieftin și are proprietăți bune de transfer de căldură. Cu toate acestea, dacă matrița funcționează la temperaturi foarte ridicate, este posibil să fie nevoie să folosim un alt lichid de răcire.
De exemplu, unele lichide de răcire sunt proiectate să funcționeze la temperaturi mai ridicate fără fierbere. Acești lichide de răcire sunt de obicei un amestec de apă și aditivi. Aditivii pot crește punctul de fierbere al lichidului de răcire, permițându-i acestuia să elimine mai multă căldură din matriță fără a se vaporiza.
De asemenea, trebuie să luăm în considerare debitul lichidului de răcire. Debitul trebuie să fie suficient de mare pentru a transporta căldura în mod eficient, dar nu atât de mare încât să provoace căderea excesivă a presiunii în canalele de răcire. Un debit de aproximativ 1 până la 2 metri pe secundă este de obicei un bun punct de plecare, dar acesta poate varia în funcție de cerințele specifice ale matriței.
Controlul procesului de răcire
Odată ce am proiectat canalele de răcire și am selectat lichidul de răcire, trebuie să fim capabili să controlăm procesul de răcire. Aici intervin senzorii de temperatură și controlerele. Senzorii de temperatură pot fi plasați în diferite puncte din matriță pentru a măsura temperatura. Acești senzori trimit semnale către un controler, care poate apoi regla debitul sau temperatura lichidului de răcire.
De exemplu, dacă temperatura într-o anumită zonă a matriței este prea mare, controlerul poate crește debitul lichidului de răcire în acea zonă. Acest lucru vă ajută să vă asigurați că plasticul se răcește uniform în toată matrița.
Testare și optimizare
Proiectarea unui sistem de răcire nu este un lucru unic. După ce am proiectat și instalat sistemul de răcire, trebuie să-l testăm. Putem folosi o varietate de metode pentru a testa sistemul de răcire, cum ar fi termocuplurile pentru a măsura temperatura în diferite puncte din matriță și debitmetre pentru a măsura debitul lichidului de răcire.
Pe baza rezultatelor testelor, putem optimiza apoi sistemul de răcire. Dacă constatăm că o anumită zonă a matriței nu se răcește uniform, este posibil să fie nevoie să reglam dispunerea canalelor de răcire sau debitul lichidului de răcire. Ar putea fi nevoie de câteva runde de testare și optimizare pentru ca sistemul de răcire să fie corect, dar cu siguranță merită efortul.
Concluzie
Proiectarea unui sistem de răcire eficient pentru o matriță reflector este o sarcină complexă, dar esențială. Înțelegând elementele de bază ale transferului de căldură, proiectând cu atenție canalele de răcire, selectând lichidul de răcire potrivit, controlând procesul de răcire și testând și optimizând sistemul, ne putem asigura că matrițele noastre reflectoare produc piese de înaltă calitate.
Dacă sunteți pe piață pentru matrițe pentru reflectoare sau aveți nevoie de ajutor cu proiectarea sistemului de răcire, nu ezitați să contactați. Suntem aici pentru a vă ajuta să obțineți cele mai bune rezultate pentru procesul dumneavoastră de producție. Fie că faciMold pentru faruri,Mold pentru faruri, sauMucegai pentru lumina din spate, avem expertiza necesară pentru a vă satisface nevoile. Să începem o conversație și să vedem cum putem lucra împreună!
Referințe
- „Manual de proiectare pentru răcire matrițe” de la Soluții de turnare prin injecție
- „Manual de prelucrare a materialelor plastice” care oferă cunoștințe aprofundate despre transferul de căldură în procesele de turnare a materialelor plastice.
